等离子喷涂和超音速喷涂使用的喷枪设备一样吗？

等离子喷涂和超音速喷涂使用的喷枪设备不一样，二者在原理、结构、性能参数及适用场景上存在显著差异，具体分析如下：

1、 原理差异：热源与粒子加速机制不同

（1）等离子喷枪：

通过电极间高频电弧电离工作气体（如氩气、氢气、氮气混合气体），形成高温（约1800℃）等离子弧。粒子在等离子焰流中被加热至熔融或半熔融状态，并通过高速气流（300-600m/s）喷射至基材表面。其核心是电弧等离子体的高温加热。

（2）超音速喷枪：

以气态或液态燃料（如丙烷、丙烯）与高压氧气混合燃烧，产生超音速（马赫数≥1）高温焰流（温度约3000℃）。粒子在焰流中被加速至极高速度（超音速喷涂可达1000-1200m/s，是等离子喷涂的2-3倍），通过动能撞击实现涂层沉积。其核心是燃烧产生的高速焰流驱动。

2.、结构差异：关键部件设计不同

（1）等离子喷枪：

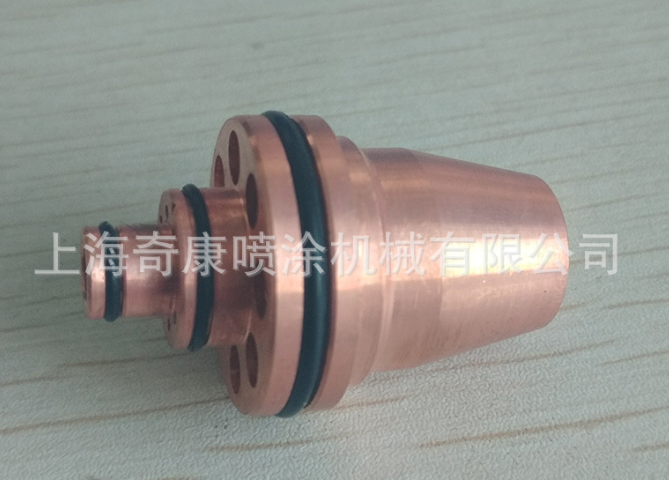

电极与喷嘴：采用钨合金阴极与铜制喷嘴，同心度误差需控制在0.03mm以内以保证电弧稳定性。

气流优化：喷嘴采用收缩-喉管-扩张三段式结构，优化气流分布，分低速型（G/GH）和高速型（GE/GP）适配不同材料。

冷却系统：通过铜质水道头、双水内冷设计维持喷枪连续工作，部分型号（如SG-100）支持模块化设计，实现亚音速、马赫I/II三种模式切换。

（2）超音速喷枪：

燃烧室与喷嘴：采用特殊设计的燃烧室和拉瓦尔喷嘴（收敛-扩张结构），将燃料燃烧产生的气体加速至超音速。例如，M3超音速喷枪的粒子速度可达1000-1200m/s，远超等离子喷涂。

燃料供应系统：需配备高压燃料罐、氧气瓶及汽化器（如丙烷汽化器），以支持稳定燃烧。

送粉方式：多采用侧向送粉或轴向送粉，确保粉末在焰流中充分加速。

3、 性能参数差异：速度、温度与涂层质量

参数

粒子速度：等离子喷涂是300-600m/s；超音速喷涂是1000-1200m/s（M3喷枪）；

焰流温度：等离子喷涂约1800℃；超音速喷涂约3000℃；

涂层结合强度：等离子喷涂较高（但受粒子速度限制）；超音速喷涂更高（高速粒子撞击产生冶金结合）；

涂层孔隙率：等离子喷涂1%-5%；超音速喷涂<1%（如M3喷枪涂层气孔率小于1%）；

适用材料：等离子喷涂适用于陶瓷、金属、合金；超音速喷涂适用于碳化物、金属陶瓷、高硬度合金；

4、典型设备与案例对比

（1）等离子喷涂设备：

GTV MF-2000型三阳极等离子喷枪：

功率范围<70kW，送粉量120-300g/min，沉积效率45%-70%。

采用PLC闭环控制，支持汉化操作界面，具备自我防护功能（如进气压力过低时自动停机）。

CMD-PA60型等离子喷涂机：

电源为三相反星形晶闸管整流电源，体积小、重量轻，适合现场施工。

喷枪为内送粉式，粉末注入点温度高达7000-8000℃，能源利用率高。

（2）超音速喷涂设备：

M3超音速喷涂系统：

包含M3喷枪、Kiosk型控制柜、PF100送粉器及14m³空压机。

粒子速度超1000m/s，涂层结合强度显著优于等离子喷涂，支持烧结碳化钨粉末喷涂。

FH-2700型超音速火焰喷涂系统：

以丙烷或丙烯为燃料，氧气为助燃气体，空气和水为冷却介质。

适用于碳化物、金属及其合金粉末喷涂，操作简便、成本低廉。

5.、应用场景差异

等离子喷涂：

适用于需要高温稳定性、绝缘性或耐腐蚀性的场景，如航空发动机叶片热障涂层、燃气轮机部件、医疗器械（如人工关节）等。

典型材料：氧化钇稳定氧化锆（YSZ）、氧化铝、镍基合金等。

超音速喷涂：

适用于需要高硬度、高耐磨性或高结合强度的场景，如汽车发动机缸套、印刷辊、模具修复等。

典型材料：碳化钨-钴（WC-Co）、铬碳化物（Cr3C2-NiCr）、镍基合金等。
